Découvrez les avantages des connecteurs à broches pour circuit imprimé

Les appareils électroniques ont révolutionné nos vies d'une manière que nous n'aurions jamais imaginée. En coulisses, les circuits imprimés sont les héros méconnus qui alimentent ces appareils. Ils contribuent à connecter les nombreux composants qui les font fonctionner.

Le connecteur à broches pour circuit imprimé joue un rôle essentiel pour garantir des connexions fiables. Ce minuscule composant est souvent négligé mais peut avoir un impact significatif sur les appareils électroniques. Apparus dans les années 1940, les connecteurs à broches ont connu diverses avancées et se déclinent aujourd’hui en de nombreux types.

Poursuivez votre lecture pour découvrir les avantages des connecteurs à broches pour circuit imprimé, leur fonctionnement et pourquoi ils sont essentiels pour les appareils électroniques. Nous explorerons également les différents types de connecteurs à broches, leurs caractéristiques, leurs applications, et plus encore.

À la fin de cet article, vous comprendrez pourquoi ils sont si importants. Alors, regardons de plus près pour découvrir le monde fascinant des connecteurs à broches pour circuit imprimé !

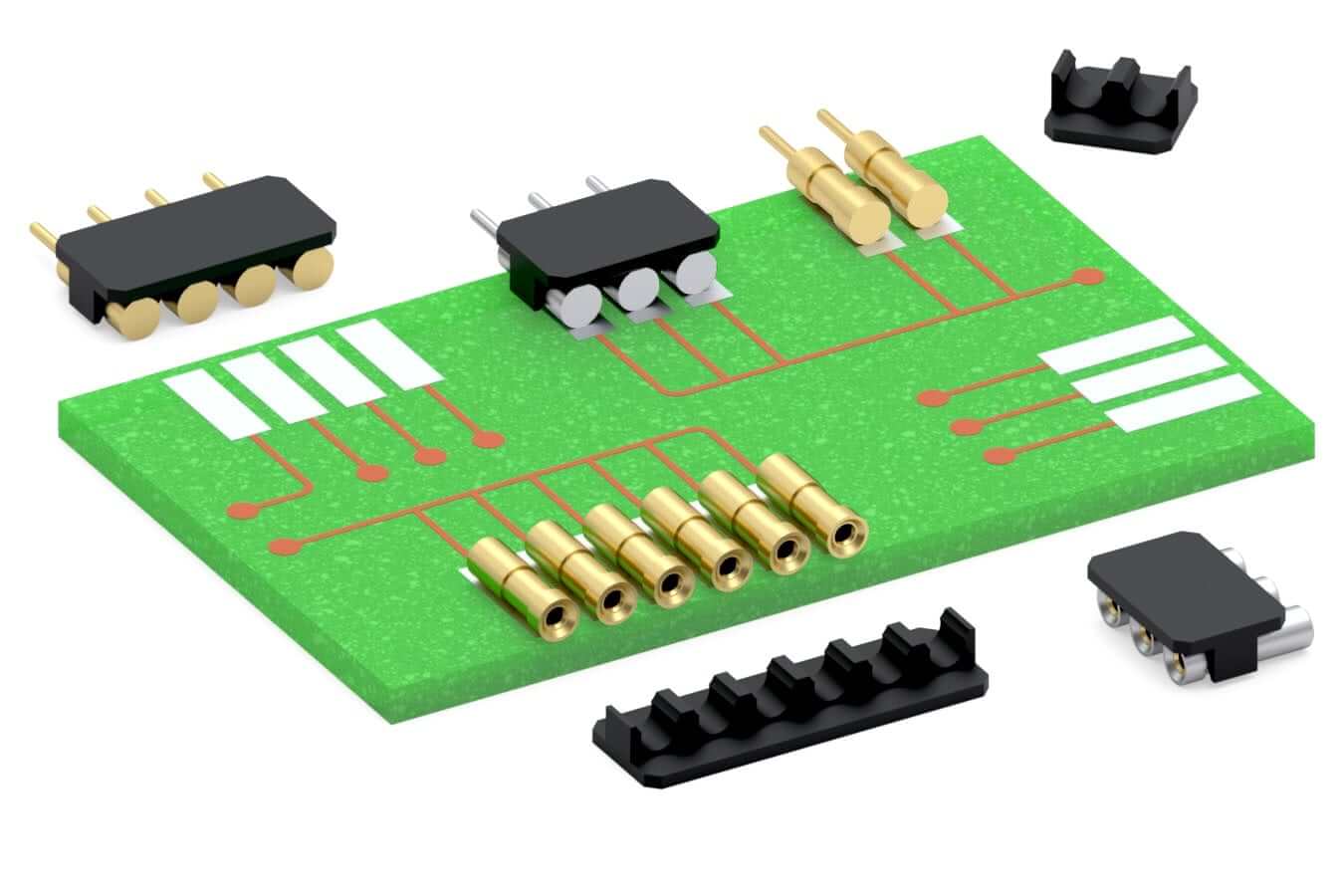

Connecteurs à broches pour circuit imprimé

Les connecteurs à broches pour circuit imprimé sont de minuscules composants métalliques utilisés pour relier des pièces électroniques aux circuits imprimés. Ils existent en différentes formes et tailles et sont souvent utilisés dans des appareils électroniques comme les ordinateurs, les cartes graphiques et les alimentations. Les connecteurs à broches ont des broches métalliques insérées dans des trous du circuit imprimé pour établir une connexion électrique fiable avec les pistes en cuivre.

Types de connecteurs à broches pour circuit imprimé

• Connecteurs à broches simple rangée

Ce sont de petits connecteurs à une seule rangée de contacts qui relient des composants électroniques à un circuit imprimé. Ils sont faciles à utiliser et se trouvent couramment dans le matériel informatique.

• Connecteurs à broches double rangée

Ceux-ci comportent deux rangées de contacts empilées l'une sur l'autre, ce qui permet davantage de connexions dans un espace plus réduit. Ils sont couramment utilisés dans les applications à haute densité où l'espace est limité.

• Connecteurs à broches box header

Ceux-ci ont une forme rectangulaire et servent à relier des câbles ou des fils à un circuit imprimé. On les trouve couramment dans les alimentations et autres applications à fort courant.

• Connecteurs à broches blindés

Ils sont similaires aux connecteurs à picots simple ou double rangée, mais avec une enveloppe ou un capot de protection autour des picots pour éviter tout contact accidentel ou dommage. L'électronique grand public fait partie de leurs applications courantes.

• Connecteurs à broches pour montage en surface

Ils sont conçus pour être montés directement sur la surface d'un circuit imprimé à l'aide de pâte à souder et d'un four de refusion. Ils sont couramment utilisés dans les applications à espace limité exigeant une grande fiabilité.

• Connecteurs à broches traversantes

Après insertion dans les trous du circuit imprimé, ces composants sont soudés fermement en place, ce qui les rend populaires pour les applications exigeant une robustesse mécanique élevée.

• Connecteurs de bord de carte

Avec leurs contacts spécialement conçus qui s'insèrent dans un connecteur de bord de carte sur un circuit imprimé, ces composants sont fréquemment utilisés dans le matériel informatique, notamment les cartes d'extension.

• Connecteurs à broches carte à carte

Dans les applications qui nécessitent une connexion entre plusieurs circuits imprimés, comme dans les grands systèmes électroniques, ces composants sont utiles car ils relient deux circuits imprimés perpendiculairement l'un à l'autre.

Avantages des connecteurs à broches pour circuit imprimé

Voici quelques-uns des avantages exceptionnels des connecteurs à ressort pour circuit imprimé :

• Connexion fiable

L’un des avantages les plus notables des connecteurs à broches pour circuit imprimé est leur capacité à assurer une connexion fiable entre les composants du circuit imprimé. Les connecteurs à broches sont conçus pour garantir une connexion stable et sûre, sans perte de signal. Ils assurent le fonctionnement prévu de l’appareil électronique et l’absence de problèmes de connectivité.

• Facile à installer

Les connecteurs à broches pour circuit imprimé ne nécessitent ni outil ni équipement particulier et peuvent être installés et retirés rapidement et facilement. Ils sont particulièrement essentiels dans les applications où le temps est compté, comme en production ou en réparation.

• Polyvalent

Les connecteurs à broches peuvent être utilisés dans un large éventail d'applications, notamment les ordinateurs, les équipements de télécommunications et les dispositifs médicaux. Ils existent en différentes tailles et configurations pour répondre aux besoins spécifiques de chaque application. Cela les rend idéaux pour de nombreux types d'appareils électroniques.

• Durable

Les connecteurs à broches sont très durables et fabriqués à partir de matériaux de haute qualité qui résistent à la corrosion et à l'usure. Ils sont donc idéaux pour une utilisation dans des environnements difficiles où l'électronique est exposée à des températures extrêmes, à des vibrations et à des chocs. Ils nécessitent un entretien minimal et peuvent être facilement nettoyés ou remplacés, garantissant un fonctionnement optimal de l'appareil électronique.

• Économique

Les connecteurs à broches pour circuit imprimé sont relativement peu coûteux par rapport aux autres types de connecteurs. Ils offrent une solution économique pour relier différentes parties d'un circuit imprimé. Et ce, sans compromis sur la qualité ni la fiabilité. C'est particulièrement important pour les fabricants qui produisent des appareils électroniques à grande échelle.

• Entretien facile

Les connecteurs à broches nécessitent un entretien minimal, ce qui les rend idéaux lorsque l'entretien régulier est difficile. Ils se nettoient ou se remplacent sans effort, ce qui garantit au circuit imprimé des performances optimales.

• Transfert de données haut débit

Les connecteurs à broches sont excellents pour les applications qui nécessitent un transfert de données rapide, car ils peuvent gérer des données à haut débit. Ils peuvent transmettre de grandes quantités de données tout en minimisant la perte de signal. C'est crucial pour garantir que les appareils électroniques fonctionnent à leur performance optimale. Cette minimisation de la perte de signal permet une transmission précise et efficace des données. Elle est essentielle pour une connectivité et un transfert de données ininterrompus sans dégradation.

• Faible force d'insertion

Les connecteurs à broches ont une faible force d'insertion. Cela les rend faciles à insérer et à retirer sans endommager les broches ni le socle. Cela garantit que l'appareil électronique reste intact et pleinement fonctionnel lors de l'installation et du retrait des connecteurs à broches.

• Discret

Les connecteurs à broches ont un profil bas, ce qui signifie qu'ils occupent un espace minimal sur le circuit imprimé. Cela permet d'ajouter davantage de composants sur le circuit imprimé sans augmenter sa taille. C'est essentiel dans les applications où l'espace est limité.

• Conception modulaire

Grâce à leur conception modulaire, ils peuvent être facilement remplacés ou mis à niveau sans remplacer toute la carte électronique. Cette modularité garantit que l'appareil électronique peut être facilement entretenu et mis à niveau selon les besoins, ce qui réduit le coût.

• Boîtier haute densité

Les connecteurs à broches peuvent être implantés densément sur un circuit imprimé, ce qui permet de réaliser davantage de connexions dans un espace plus réduit. L'appareil électronique reste ainsi compact et efficace, même lorsque davantage de composants sont ajoutés au circuit imprimé.

Choisir un connecteur à broches pour circuit imprimé parfait

Le choix d’un connecteur à broches pour circuit imprimé implique plusieurs critères qui garantiront que le connecteur répond aux exigences spécifiques de votre application.

• Nombre de broches

Déterminez le nombre de broches nécessaires à votre application. Le nombre de broches peut aller de quelques broches à plusieurs centaines.

• Pas

Le pas est la distance entre chaque broche du connecteur. Vérifiez que le pas correspond à l'espacement des trous de votre circuit imprimé.

• Type de montage

Il existe différents styles de montage, notamment traversant, en surface et carte à carte. Choisissez le montage le plus adapté à votre application.

• Orientation

Les connecteurs à broches peuvent avoir une orientation verticale, coudée ou horizontale. Tenez compte de l'espace disponible sur votre circuit imprimé et de la direction dans laquelle le connecteur doit être orienté.

• Note actuelle

Il est essentiel de choisir un connecteur à broches dont le courant nominal correspond aux besoins en courant de votre circuit.

• Tension Nominale

Pour garantir le bon fonctionnement du circuit, choisissez un connecteur à broches dont la tension nominale correspond aux exigences de tension de votre circuit imprimé.

• Type de signal

Tenez compte du type de signaux qui seront transmis par le connecteur. Certains connecteurs sont conçus pour la transmission de données à haut débit, d'autres pour les signaux d'alimentation ou audio.

D’autres facteurs peuvent entrer en jeu selon les exigences spécifiques de l’application. Par exemple, la plage de températures, la résistance aux vibrations et aux chocs, ainsi que les facteurs environnementaux comme l’humidité et la poussière, peuvent aussi être déterminants. Évaluez soigneusement tous les facteurs pertinents pour vous assurer que le connecteur à ressort répond aux exigences spécifiques de votre application.

Applications concrètes des connecteurs à broches pour circuit imprimé

Les connecteurs à broches pour circuit imprimé sont largement utilisés dans une vaste gamme d'appareils et de systèmes électroniques. Découvrons quelques applications concrètes de ces connecteurs dans le monde réel :

• Cartes mères d'ordinateur

Sur les cartes mères d'ordinateurs, ces connecteurs sont courants pour relier de nombreux composants tels que les processeurs, la mémoire, les cartes d'extension et l'alimentation.

• Électronique grand public

Ils sont utilisés dans une large gamme d'appareils électroniques grand public, tels que les téléviseurs, les équipements audio, les consoles de jeux et plus encore. Ils connectent les composants et les modules au circuit imprimé principal.

• Électronique automobile

L’électronique automobile, notamment les autoradios, les systèmes de navigation et les calculateurs moteur, les utilise. Les connecteurs à broches de circuit imprimé relient l’unité de commande principale à divers capteurs, actionneurs et autres composants.

• Équipements médicaux

Les connecteurs à broches sont utilisés dans les équipements médicaux tels que les systèmes de surveillance des patients, les échographes et les équipements de diagnostic. Ils relient les capteurs, les sondes et d'autres composants à la carte principale.

• Automatisation industrielle

Les connecteurs à broches pour circuit imprimé sont utilisés dans les systèmes d’automatisation industrielle tels que la robotique, les capteurs et les systèmes de contrôle. Ils relient divers composants et modules à l’unité de contrôle.

• Aérospatiale et défense

Ces connecteurs sont utilisés dans les systèmes aérospatiaux et de défense tels que les satellites, les missiles et l'avionique. Ils relient divers composants et modules au circuit imprimé principal, garantissant une communication et un contrôle fiables.

Conclusion

Les connecteurs à broches pour circuit imprimé sont des pièces essentielles qui aident les appareils électroniques à bien fonctionner. Ils assurent des connexions efficaces et faciles à réparer en cas de problème. Vos appareils électroniques seront plus fiables, plus faciles à entretenir et dureront plus longtemps grâce aux connecteurs à broches pour circuit imprimé. Veillez simplement à choisir le bon type de connecteur pour votre projet afin qu'il fonctionne bien. C'est un outil utile pour toute personne passionnée d'électronique qui souhaite concevoir de meilleurs appareils. Que vous soyez expert en électronique ou débutant, connaître les connecteurs à broches pour circuit imprimé vous aide à mieux construire vos projets.
